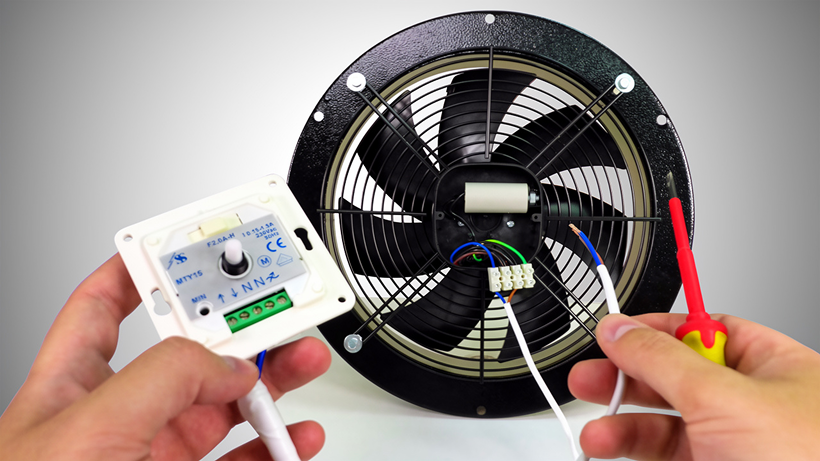

Подключение регулятора скорости к канальному вентилятору

Канальный вентилятор без регулятора скорости — это оборудование, работающее только в одном режиме. Максимальные обороты создают избыточный шум, увеличивают расход электроэнергии и ускоряют износ двигателя. Регулятор скорости устраняет эти проблемы, позволяя адаптировать производительность вентиляции под реальные потребности: снизить обороты ночью, увеличить во время готовки или установить комфортный средний режим для постоянной работы.

В этой статье подробно разберем четыре основных типа регуляторов скорости, особенности их подключения и типичные ошибки, которых следует избегать при монтаже.

СОДЕРЖАНИЕ

• Зачем нужен регулятор скорости для канального вентилятора
• Типы регуляторов скорости: сравнение и особенности
  • Тиристорные регуляторы
  • Трансформаторные регуляторы
  • Ступенчатые переключатели
  • Потенциометры для EC-двигателей
• Выбор регулятора: пошаговый алгоритм
• Схемы подключения регуляторов скорости
  • Подключение тиристорного регулятора
  • Подключение трансформаторного регулятора
  • Подключение ступенчатого переключателя
  • Подключение потенциометра к EC-вентилятору
• Типичные ошибки при подключении
• Рекомендации по эксплуатации

Зачем нужен регулятор скорости для канального вентилятора

Прежде чем переходить к техническим деталям подключения, важно понимать практическую пользу регулятора.

1.    Снижение уровня шума.
Канальный вентилятор на максимальных оборотах создает шум 40–55 дБА — это уровень громкого разговора. Снижение скорости вращения на 40–50% уменьшает шум на 10–15 дБА, делая работу системы практически незаметной. Для спальни или детской комнаты это критически важно.

2.    Экономия электроэнергии.
Потребляемая мощность вентилятора пропорциональна кубу скорости вращения. Снижение оборотов вдвое сокращает энергопотребление примерно в восемь раз. При круглосуточной работе экономия становится ощутимой уже за первый месяц эксплуатации.

3.    Увеличение срока службы оборудования.
Работа на пониженных оборотах снижает механическую нагрузку на подшипники и уменьшает тепловыделение обмоток. Ресурс двигателя увеличивается в 1,5–2 раза по сравнению с постоянной работой на максимуме.

4.    Гибкость настройки воздухообмена.
Потребность в вентиляции меняется: утром и ночью достаточно минимального притока, во время приготовления пищи нужна максимальная производительность. Регулятор позволяет настроить систему под текущие условия без замены оборудования.

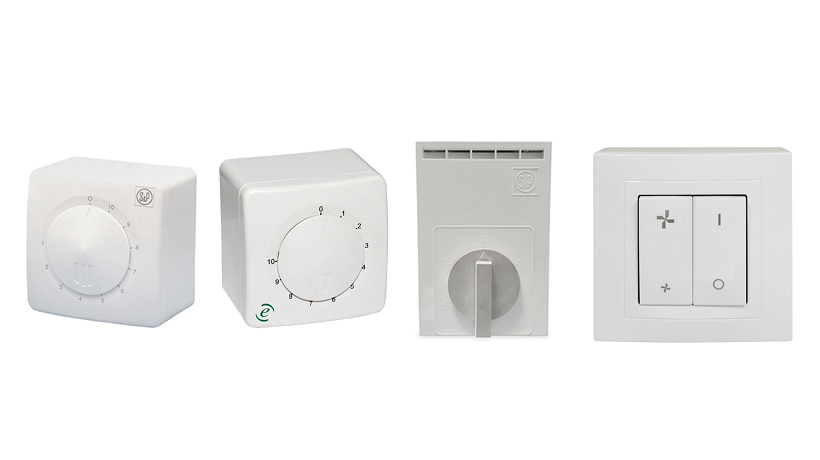

Типы регуляторов скорости: сравнение и особенности

На рынке представлены четыре основных типа устройств для управления скоростью канальных вентиляторов. Каждый имеет свои преимущества, ограничения и область применения.

Тиристорные регуляторы

Самый распространенный тип для бытовых канальных вентиляторов. Принцип работы основан на фазовой отсечке — электронная схема «обрезает» часть синусоиды питающего напряжения. Чем больше отсечка, тем меньше мощности получает двигатель.

Преимущества тиристорных регуляторов:

• Компактные размеры — легко помещаются в стандартную монтажную коробку.
• Плавная регулировка скорости поворотной ручкой.
• Доступная стоимость.
• Простой монтаж.
• Совместимость с большинством бытовых вентиляторов.

Ограничения:

• Искажают форму синусоиды тока, что вызывает легкое гудение двигателя на низких оборотах.
• Создают радиочастотные помехи — могут влиять на работу чувствительной аппаратуры.
• Минимальная скорость ограничена 30–40% от максимальной.
• Не подходят для вентиляторов с EC-двигателями.

Область применения: квартирные системы вентиляции, небольшие офисы, коттеджи. Мощность подключаемых вентиляторов — до 300 Вт.

Трансформаторные регуляторы

Используют автотрансформатор с несколькими обмотками для ступенчатого изменения напряжения. Переключатель выбирает одну из обмоток, подающую на вентилятор напряжение от 220 В до 80–100 В.

Преимущества трансформаторных регуляторов:

• Не искажают форму синусоиды — двигатель работает бесшумно на любых оборотах.
• Не создают электромагнитных помех.
• Подходят для любых асинхронных двигателей.
• Высокая надежность — срок службы 15–20 лет.
• Возможность подключения нескольких вентиляторов к одному регулятору.

Ограничения:

• Значительные габариты и вес (от 2 до 10 кг в зависимости от мощности).
• Ступенчатая регулировка — обычно 5 фиксированных положений.
• Высокая стоимость — в 3–5 раз дороже тиристорных.
• Требуют отдельного места для установки.

Область применения: профессиональные системы вентиляции, медицинские учреждения, студии звукозаписи, серверные — везде, где критичны отсутствие помех и тихая работа.

Ступенчатые переключатели

Механические переключатели, коммутирующие обмотки многоскоростного двигателя вентилятора. Не регулируют напряжение, а переключают режимы работы самого двигателя.

Преимущества ступенчатых переключателей:

• Максимальная простота конструкции.
• Низкая стоимость.
• Высокая надежность — нечему ломаться.
• Не создают помех.
• Не влияют на характеристики двигателя.

Ограничения:

• Работают только с многоскоростными двигателями (обычно 3 скорости).
• Фиксированные положения без плавной регулировки.
• Требуют прокладки дополнительных проводов к каждой обмотке.

Область применения: вентиляторы со встроенными многоскоростными двигателями, простые системы с минимальными требованиями к регулировке.

Потенциометры для EC-двигателей

Специализированные устройства для управления вентиляторами с электронно-коммутируемыми (EC) двигателями. Регулировка осуществляется низковольтным сигналом 0–10 В или широтно-импульсной модуляцией (ШИМ).

Преимущества потенциометров для EC-двигателей:

• Абсолютно плавная регулировка от 0 до 100%.
• Максимальная энергоэффективность — EC-двигатели экономичнее асинхронных на 30–50%.
• Бесшумная работа на любых оборотах.
• Возможность дистанционного и автоматического управления.
• Интеграция с системами умного дома.

Ограничения:

• Совместимы только с EC-двигателями — подключение к обычному вентилятору невозможно.
• Высокая стоимость комплекта (вентилятор + регулятор).
• Требуют дополнительного сигнального кабеля.

Область применения: современные энергоэффективные системы вентиляции, умные дома, объекты с повышенными требованиями к комфорту и экономичности.

Выбор регулятора: пошаговый алгоритм

Правильный подбор регулятора обеспечивает безопасность и долговечность системы. Ошибка приводит к перегреву, поломке или пожару.

Шаг 1. Определите тип двигателя вентилятора.

Найдите информацию в паспорте изделия или на шильдике корпуса:

• Асинхронный двигатель (AC) — совместим с тиристорными и трансформаторными регуляторами.
• Многоскоростной асинхронный — используйте ступенчатый переключатель или трансформаторный регулятор.
• EC-двигатель — только потенциометр 0–10 В или ШИМ-контроллер.

Шаг 2. Сопоставьте мощности.

Мощность регулятора должна превышать мощность вентилятора минимум на 20–30%. Пример: для вентилятора 120 Вт выбирайте регулятор на 150 Вт и более.
При подключении нескольких вентиляторов суммируйте их мощности и добавляйте запас 30–40%.

Шаг 3. Учтите условия эксплуатации.

• Влажные помещения (ванная, бассейн): степень защиты IP44 и выше.
• Необходимость тихой работы: трансформаторный регулятор или EC-система.
• Ограниченное пространство: компактный тиристорный регулятор.
• Автоматизация: потенциометр с возможностью внешнего управления.

Схемы подключения регуляторов скорости

Рассмотрим подключение каждого типа регулятора с указанием особенностей монтажа.

Подключение тиристорного регулятора

Стандартная схема для однофазного канального вентилятора с асинхронным двигателем.

Клеммы регулятора:

• L (Line) — вход фазы от сети 220 В.
• N (Neutral) — нулевой провод.
• L out (Load) — выход фазы на вентилятор.

Порядок подключения:

1. Отключите питание на автоматическом выключателе.
2. Подведите фазный провод от автомата к клемме L регулятора.
3. Подключите нулевой провод к клемме N.
4. От клеммы L out проложите провод к фазной клемме вентилятора.
5. Нулевой провод вентилятора подключите к общей нейтрали.
6. Заземление проведите напрямую к корпусу вентилятора, минуя регулятор.

Подключение трансформаторного регулятора

Трансформаторные модели имеют аналогичную схему, но часто оснащаются клеммами для нескольких вентиляторов.

Особенности:

• Вход питания — клеммы L и N.
• Выход — общая клемма N и несколько клемм скорости (1, 2, 3, 4, 5).
• Переключатель выбирает одну из выходных клемм.

При подключении нескольких вентиляторов их фазные провода объединяются на выходной клемме, нулевые — на общей нейтрали.

Подключение ступенчатого переключателя

Схема зависит от конструкции двигателя. Для трехскоростного вентилятора:

Клеммы двигателя:

• L — общая фаза.
• 1, 2, 3 — выводы обмоток для разных скоростей.
• N — нейтраль.

Порядок подключения:

1. Фазный провод от сети подключите к общему контакту переключателя.
2. Три выхода переключателя соедините с клеммами 1, 2, 3 двигателя.
3. Нулевой провод подключите напрямую к клемме N вентилятора.
4. Заземление — к корпусу вентилятора.

Подключение потенциометра к EC-вентилятору

EC-вентиляторы имеют отдельные входы для питания и управляющего сигнала.

Клеммы вентилятора:

• L, N — питание 220 В.
• +, − или 0–10 V — вход управляющего сигнала.

Порядок подключения:

1. Питание 220 В подключите напрямую к клеммам L и N вентилятора.
2. Потенциометр подключите к управляющему входу двухпроводным сигнальным кабелем.
3. Заземление — к корпусу вентилятора.

Потенциометр не разрывает силовую цепь — он лишь формирует управляющий сигнал для встроенной электроники двигателя.

Типичные ошибки при подключении

Избегайте распространенных ошибок, которые приводят к некорректной работе или выходу оборудования из строя.

• Превышение мощности регулятора. Подключение нагрузки выше номинала вызывает перегрев и возгорание. Всегда оставляйте запас 20–30%.
• Использование тиристорного регулятора с EC-двигателем. Фазовая отсечка несовместима с электронной коммутацией — двигатель выйдет из строя.
• Отсутствие заземления. Металлический корпус вентилятора без заземления опасен при пробое изоляции.
• Работа на минимальных оборотах. Асинхронный двигатель на низком напряжении теряет момент и перегревается. Не устанавливайте тиристорный регулятор на минимум надолго.
• Установка во влажном помещении. Стандартные регуляторы имеют защиту IP20. Для ванной нужен класс IP44 или вынос регулятора за пределы влажной зоны.

Рекомендации по эксплуатации

Соблюдение простых правил продлит срок службы системы.

1. Обеспечьте вентиляцию регулятора — тиристорные устройства выделяют тепло при работе. Не закрывайте их мебелью и не устанавливайте в герметичные ниши.
2. Раз в год проверяйте надежность клеммных соединений. Ослабленные контакты вызывают нагрев и оплавление.
3. Очищайте вентилятор от пыли — загрязненные лопасти создают дисбаланс, увеличивая нагрузку на двигатель.

Выбор и подключение регулятора скорости — задача, доступная для самостоятельного выполнения. Главное — правильно определить тип двигателя, подобрать совместимый регулятор с запасом мощности и соблюдать требования электробезопасности. Грамотно настроенная система работает тихо, экономит энергию и служит значительно дольше.
